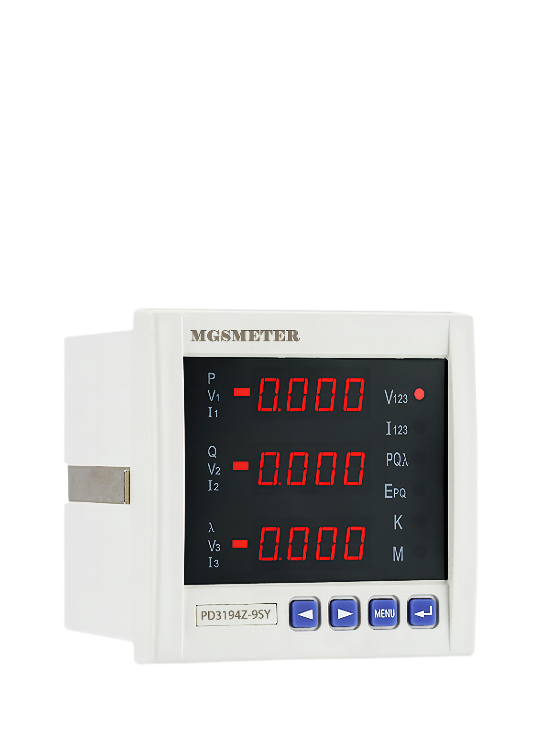

Z系列
96方形多功能电力仪表

Z系列网络电力仪表用于配电系统的连续监视与控制。可测量各种常用电力参数、有无功电能、可进行远端控制、越限报警、并且有模拟量变送输出功能。
所有的数据都可以通过RS-485通讯接口、利用 MODBUS协议进行采集，开关量输入DI可用于监视开关的状态,DO输出可用于越限报警或远程遥控。报警的门限值可程控设置。
Z系列电力仪表将高精确电量测量、智能化电能计量与管理和简单人机界面结合在一起。

功率

电压

电流

下载产品样本

使用快捷方便安装

智能芯片，抗干扰，满足精准测量需求。
防火阻燃外壳、防摔、坚固耐用。
操控面板按键采用优质硅胶按钮,触感好,使用寿命长。
屏幕采用高清LCD屏或LED屏，让您轻松掌控使用状态。

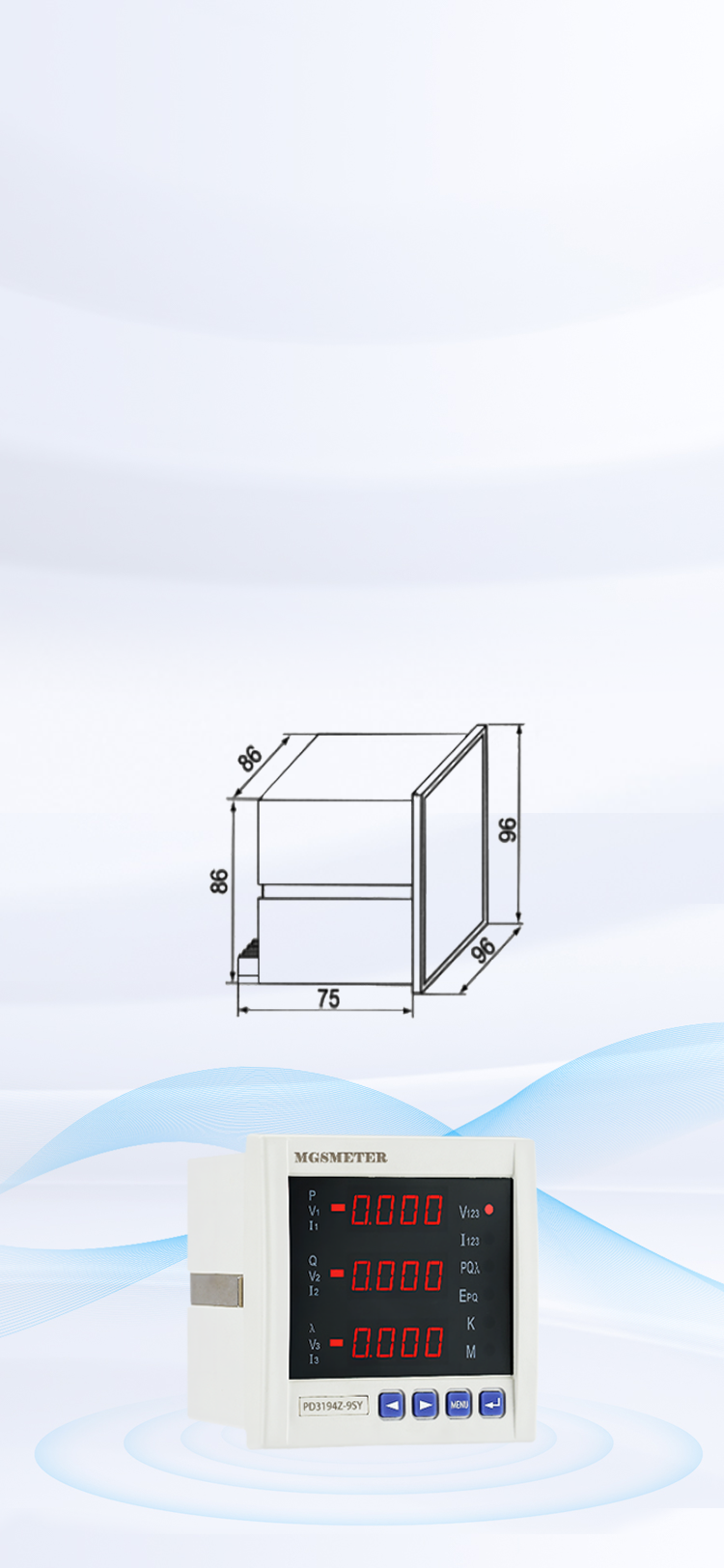

面板尺寸

安装尺寸

开孔尺寸

安装深度

Z系列-96方形多功能电力仪表

功能特点技术参数

测量全部的电力参数

可直接从电流、电压互感器输入，可任意设定PT/CT变化

监视和控制电力开关

LCD/LED显示，显示形象直观

四象限有、无功电能计量

可通讯接入SCADA、PLC系统中

多参数越限报警

方便安装，工程量小

多种外形尺寸供客户选择(如:96×96、120×120)，可用于不同开关柜

精度等级		U、I为0.2级，P.Q为0.5级，有功电能为0.5级，无功电能为2级
显示		可编程LCD或LED显示
输入测量	网络	三相三线、三相四线
	额定值	电压：AC 100V、400V:电流：AC 1A、5A
	过负荷	持续：1.2倍瞬时：电压2倍(10秒)，电流10倍(5秒)
	功耗	电压：<1VA（每相）电流：<0.4VA（每相）
	阻抗	<20mΩ
	频率	50/60Hz±10%
电能计量	电能	四象限电能、有功、无功电能计量
电源	工作范围	AC、DC80V-270V
	功耗	<5VA
输出可编程	模拟量	2路或4路变送输出：4-20mA-20mA
	数字量	RS-485接口，MODBUS-RTU协议
	脉冲输出	2路电能脉冲输出，光耦继电器
	开关量输入	4路开关量输入，干节点方式（具体参阅规格型号说明）
	开关量输出	4路开关量输入，干节点继电器（具体参阅规格型号说明）
	工作条件	环境温度：-10~55℃，相对湿度≤93%，无腐蚀气体场所，海拔高度≤2500m
	隔离耐压	输入和电源>2kV,输入和输出>2kV,电源和输出>1.5kV
	绝缘电阻	≥100MΩ
