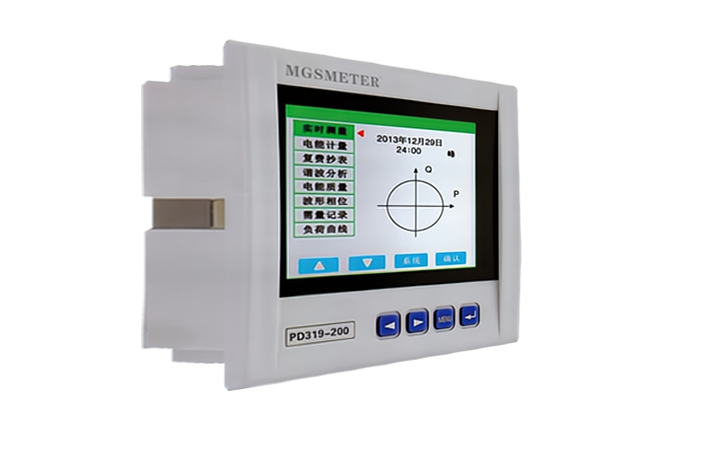

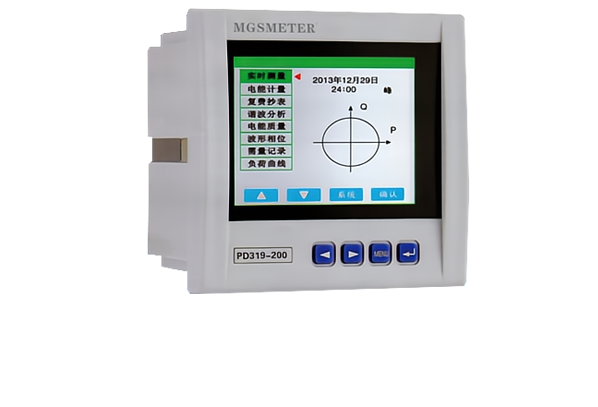

PD319-200系列电能质量分析仪

PD319-200系列电能质量分析仪集电力参数测量、谐波测量、复费率电能计量、电力质量分析、事件记录、通讯功能于一体的智能仪表。

PD319-200多功能谐波分析表符合以下标准：

DL/T614-1997、GB/T17883-1999、GB/T17882-1999、DL/T645-1997、GB/T15284-2002、GB/T14549-1993

根据人体工程学设计、体积小、功耗小、适用于多种场景。

PD319-200系列电能质量分析仪

功能特点技术参数

可以测量三相电压、三相电流、各相的有功及无功功率、总有功功率、总无功功率、功率因数、频率、四象限电能，可以实现复费率电能计量。

测量电网电压、电流的2-51次谐波含有率、总谐波畸变率THD。

可编程需量统计功能;实时电网波形和相位测量。

完善的电能统计分时复费率电能，定时自动抄表。

负荷曲线记录，量大值，最小值抄表记录。

可以测量电网的正序/负序电压，正序，负序电流和不平衡度（三相四线制)。

提供了2路开关量输入功能，采用干节点电阻信号输入方式。

提供了2路继电器的开关量输出功能，可用于各种场所下的报警指示，保护控制输出功能。

提供有功电熊、无功电能两路脉冲输出。

RS-485通讯接口MODBUS-RTU通讯协议。

可记录20条开关量输入SOE事件。

精度等级		电流、电压0.2级，频率0.1Hz,功率、有功电能0.5级，无功电能2级
显示		液晶LCD显示
输入测量	网络	三相三线、三相四线
	额定值	电压：AC 100V、AC 400V,电流：AC 1A、AC 5A
	过负荷	持续：1.2倍瞬时：电压2倍(10秒)，电流0倍(5秒)
	功耗	电压：<0.6VA（每相）电流：<0.4VA（每相）
	阻抗	电压回路>300kΩ
	频率	50/60Hz±10%
	谐波	电压、电流(2~51次)谐波
	复费率电能	三种费率，八个时段
	时钟日历	时钟误差0.5秒/天
电源	工作范围	AC、DC80V~270V
	功耗	≤5VA
输出	数字接口	RS-485接口，MODBUS-RTU协议
	脉冲输出	2路电能脉冲输出，光耦继电器，常数：3200imp/kWh(kvarh)
	开关量	4路开关量输入，干节点方式4路开关量输出，干节点继电器
	模拟量	2路变送输出：4-20mAW0-20mA
安装方式		屏装
工作条件		环境温度：-10~55℃，相对湿度≤93%，无腐蚀气体场所，海拔高度≤2500m
隔离耐压		输入和电源>2kV,输入和输出>2Kv
绝缘电阻		≥100MΩ
