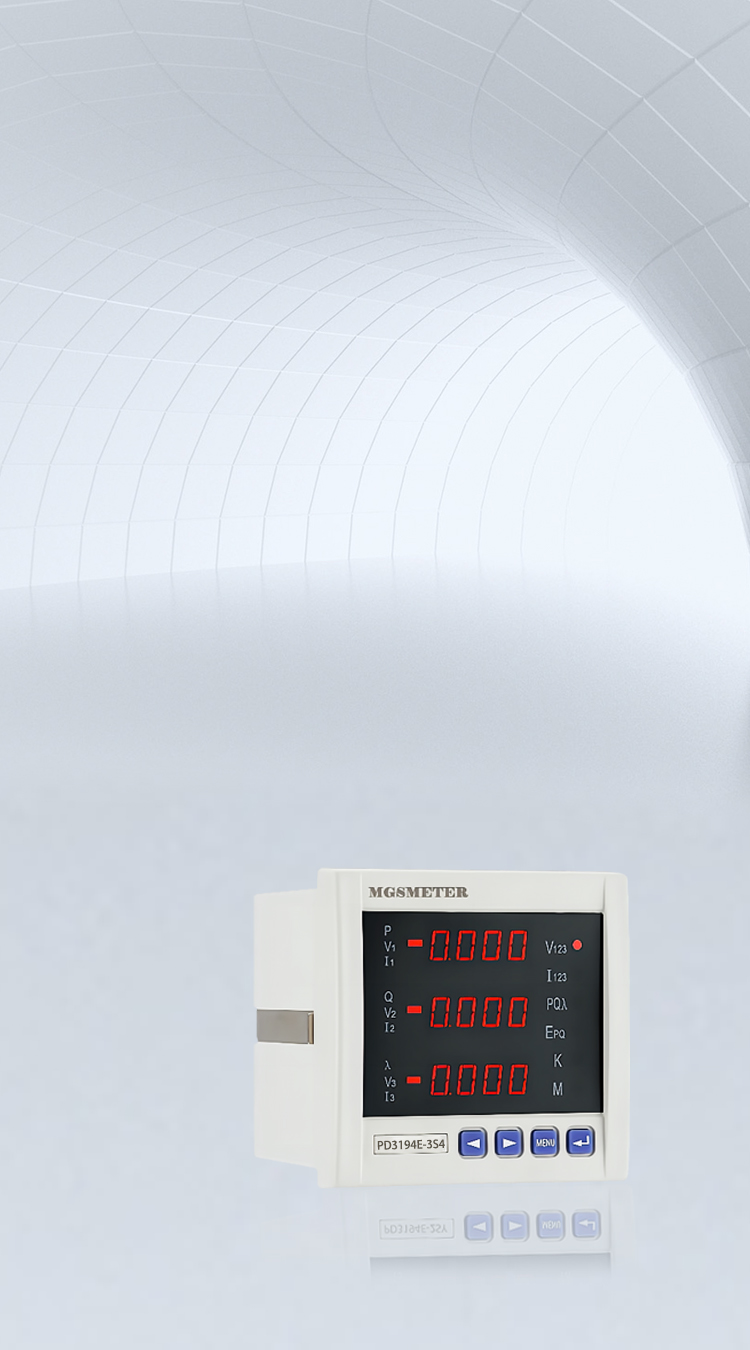

上海麦哥思电气有限公司|E系列80方形多功能电力仪表

E系列

80方形多功能电力仪表

E系列多功能电力仪表是一种具有可编程测量、显示、数字通讯和电能脉冲变送输出等功能的多功能电力仪表，能够完成电量测量、电能计算、数据显示、采集及传输，可广泛应用变电站自动化、配电自动化、智能建筑、企业内部电能测量、管理、考核。
测量精度为0.5级，实现LED/LCD现场显示和远程RS-485数字接口通讯、采用MODBUS-RTU通讯协议。

下载产品样本

使用快捷方便安装

操控面板按键采用优质硅胶按钮,触感好,使用寿命长。
屏幕采用高清LCD屏或LED屏，让您轻松掌控使用状态。
智能芯片，抗干扰，满足精准测量需求;防火阻燃外壳、防摔、坚固耐用。

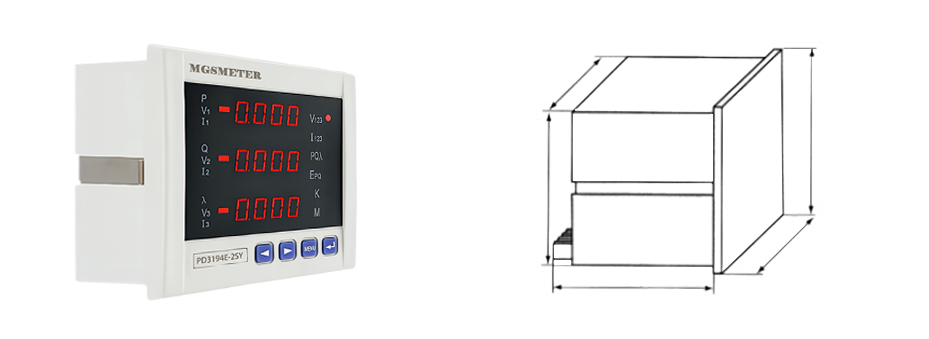

面板尺寸

安装尺寸

开孔尺寸

安装深度

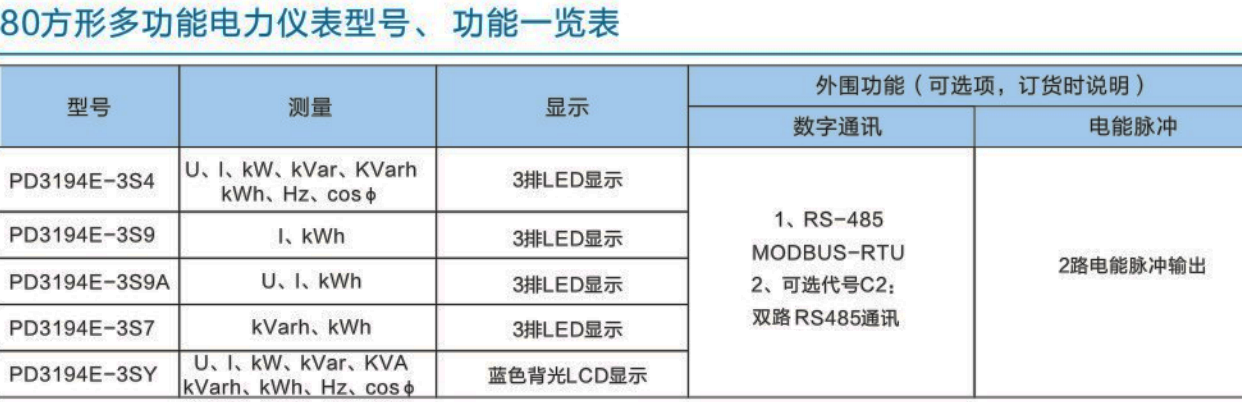

型号齐全灵活配置

高精确度

0.5级高精准度

高清屏幕

LED/LCD屏幕可选

智能芯片

具有精度高、性能稳定、抗干扰等特点。

通信功能

通过RS485通信进行远程数据采集和控制功能。

轻松按键

采用优质硅胶按键,操作灵敏，使用寿命长,触感好,恢复性好。

、

阻燃材质

采用优良阻燃ABS材料材质抗高温、抗老化。

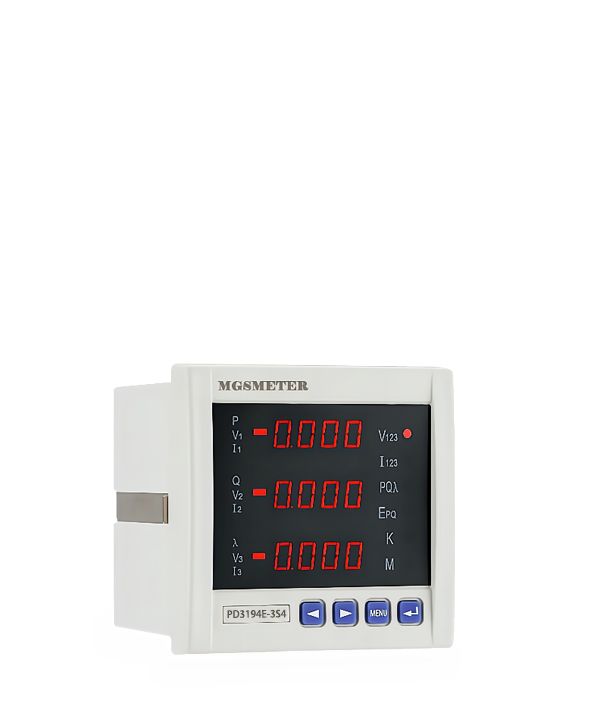

E系列-80方形多功能电力仪表

功能特点技术参数

测量全部的电力参数

可直接从电流、电压互感器输入，可任意设定PT/CT变化

监视和控制电力开关

LCD/LED显示，显示形象直观

四象限有、无功电能计量

可通讯接入SCADA、PLC系统中

多参数越限报警

方便安装，工程量小

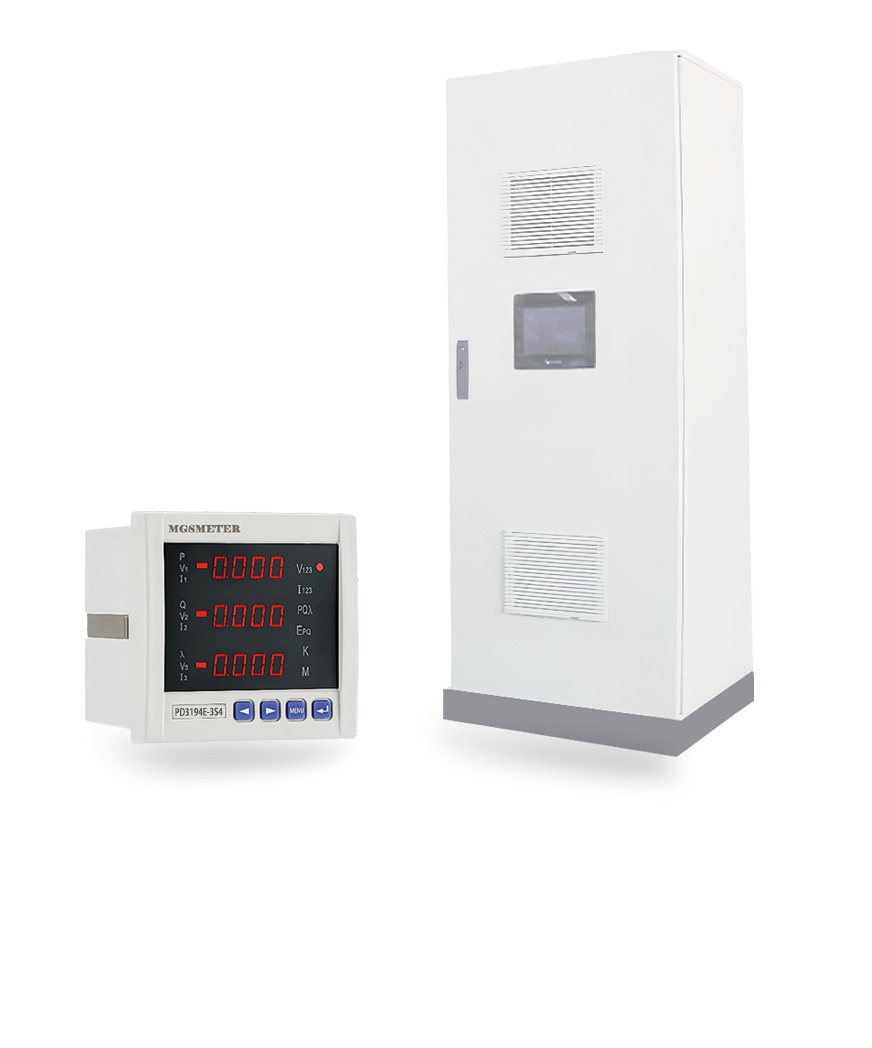

多种外形尺寸供客户选择，可用于不同开关柜

精度等级		U、I为0.2级，P、Q为0.5级，有功电能为0.5级，无功电能为2级
显示		LCD或LED显示
输入测量	网络	三相三线、三相四线
	电压额定值	AC 100V、AC 400V
	电压过负荷	持续：1.2倍瞬时：电压2倍(10秒)
	电压功耗	<1VA（每相）
	电压阻抗	>300kΩ
	电流额定值	AC 1A、5A
	电流过负荷	持续：1.2倍瞬时：电流10倍(5秒)
	电流功耗	<0.4VA（每相）
	电流阻抗	<20kΩ
频率		50/60Hz±10%
电能		有功、无功电能计算
电源	工作范围	AC、DC80V-270V
	功耗	<5VA
输出	模拟量	2路或4路变送输出：4-20mA-20mA
	数字量	RS-485接口，MODBUS-RTU协议
	脉冲输出	2路电能脉冲输出，光耦继电器
	开关量输入	4路开关量输入，干节点方式（具体参阅规格型号说明）
工作条件		环境温度：-10~55℃，相对湿度≤93%，无腐蚀气体场所，海拔高度≤2500m
隔离耐压		输入和电源>2kV,输入和输出>2kV,电源和输出>1.5kV
绝缘电阻		≥100MΩ
