E系列

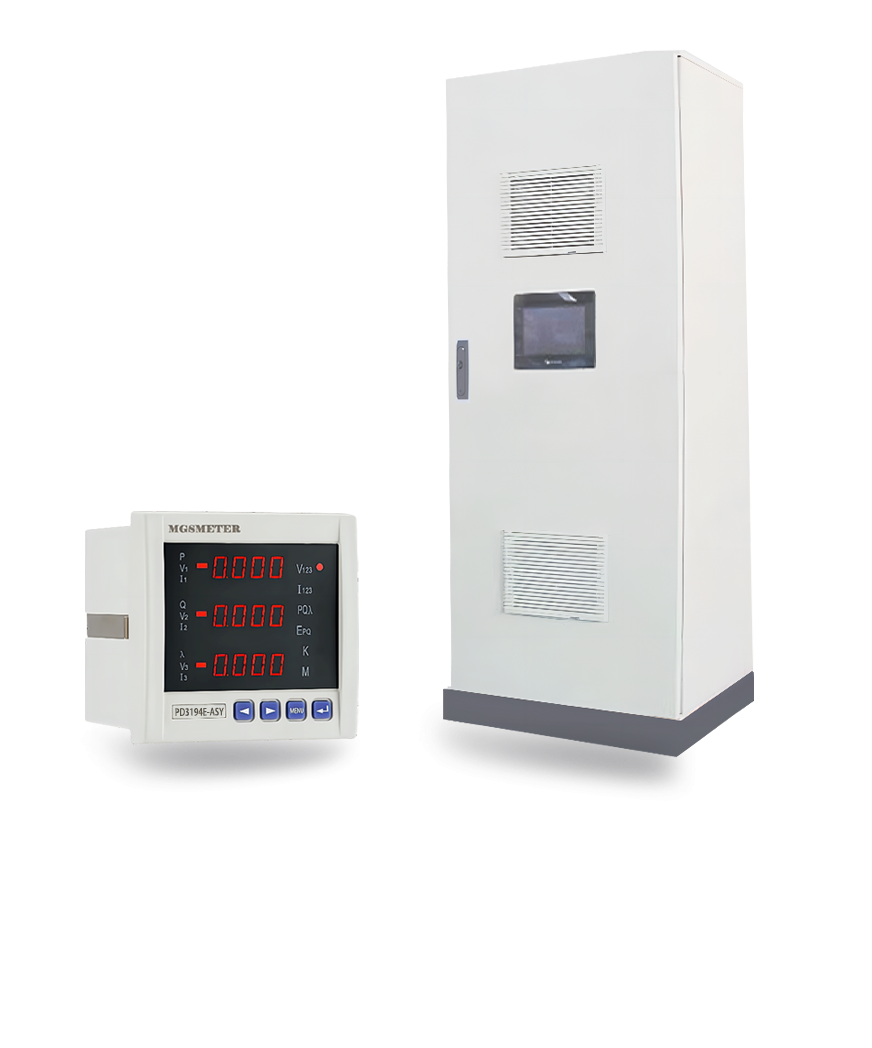

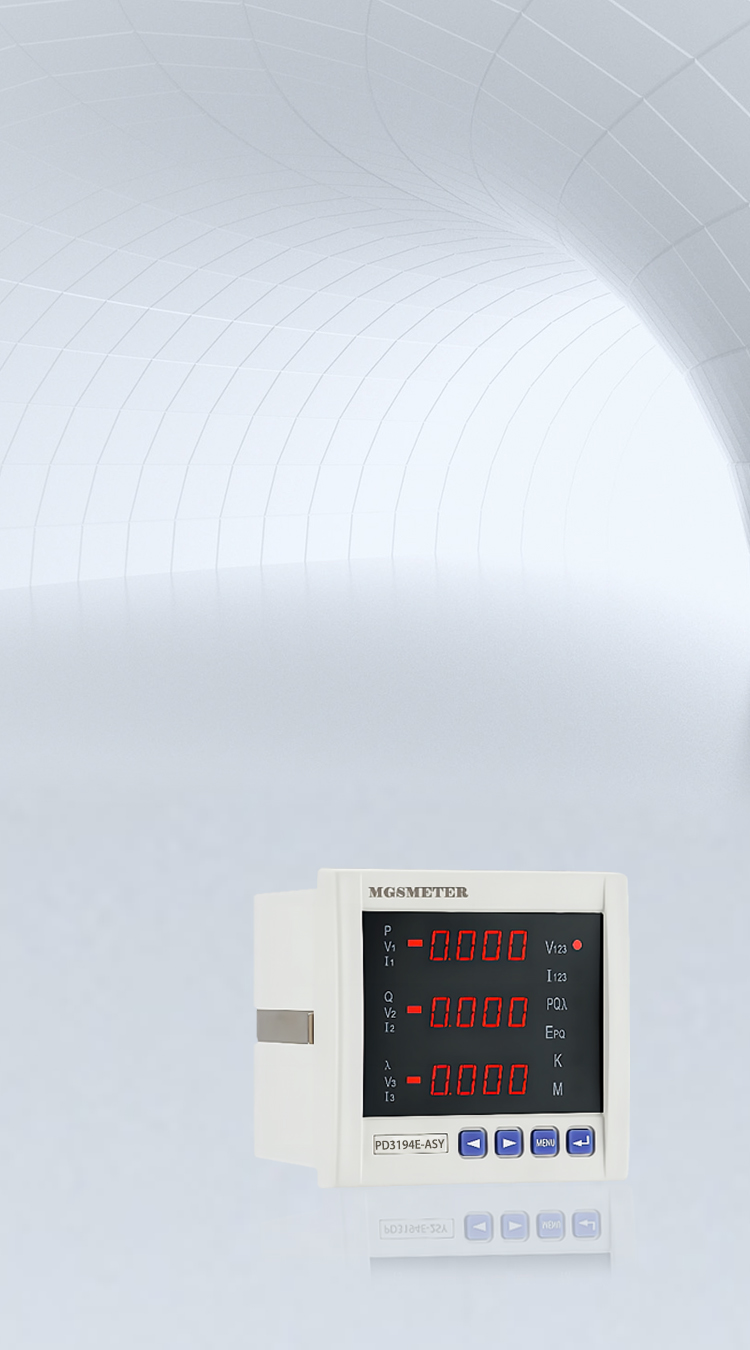

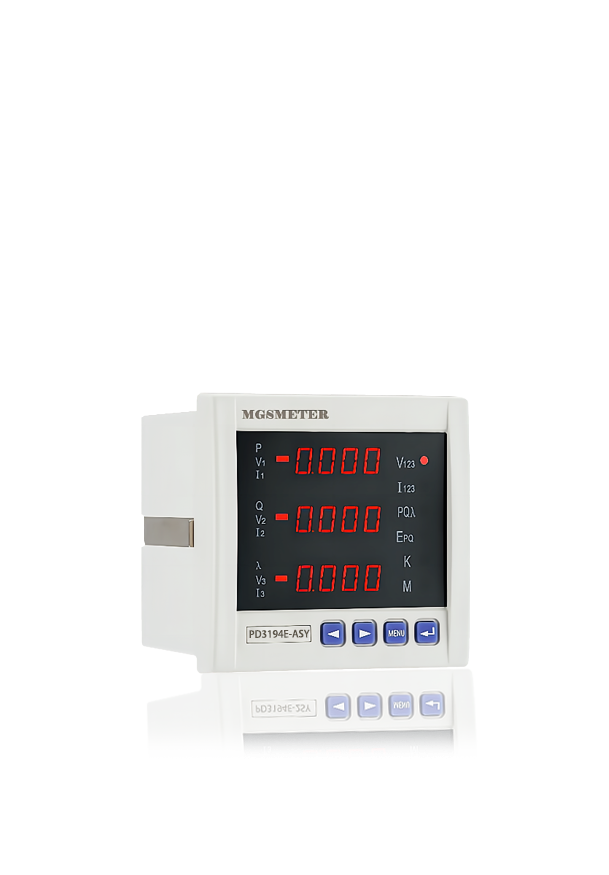

72方形多功能电力仪表

E系列多功能电力仪表是一种具有可编程测量、显示、数字通讯和电能脉冲变送输出等功能的多功能电力仪表， 能够完成电量测量、电能计算、数据显示、采集及传输，可广泛应用变电站自动化、配电自动化、智能建筑、企业内部电能测量、管理、考核。
测量精度为0.5级，实现LED/LCD现场显示和远程RS-485数字接口通讯、采用MODBUS-RTU通讯协议。

下载产品样本

使用快捷 方便安装

操控面板按键采用优质硅胶按钮,触感好,使用寿命长。
屏幕采用高清LCD屏或LED屏，让您轻松掌控使用状态。
智能芯片，抗干扰，满足精准测量需求;防火阻燃外壳、防摔、坚固耐用。

  • 上海麦哥思电气有限公司是一家专业的数字化智能电气解决方案供应商面板尺寸
  • 上海麦哥思电气有限公司是一家专业的数字化智能电气解决方案供应商安装尺寸
  • 上海麦哥思电气有限公司是一家专业的数字化智能电气解决方案供应商开孔尺寸
  • 上海麦哥思电气有限公司是一家专业的数字化智能电气解决方案供应商安装深度

    • 型号齐全 灵活配置

  • 高精确度

    0.5级高精准度

  • 高清屏幕

    LED/LCD屏幕可选

  • 智能芯片

    具有精度高、性能稳定、抗干扰等特点。

  • 通信功能

    通过RS485通信进行远程数据采集和控制功能。

  • 轻松按键

    采用优质硅胶按键,操作灵敏，使用寿命长,触感好,恢复性好。
    • 、

  • 阻燃材质

    采用优良阻燃ABS材料材质抗高温、抗老化。
    • E系列-72方形多功能电力仪表
    功能特点 技术参数
  • 测量全部的电力参数
  • 可直接从电流、电压互感器输入，可任意设定PT/CT变化
  • 监视和控制电力开关
  • LCD/LED显示，显示形象直观
  • 四象限有、无功电能计量
  • 可通讯接入SCADA、PLC系统中
  • 多参数越限报警
  • 方便安装，工程量小
  • 多种外形尺寸供客户选择，可用于不同开关柜
    • 精度等级 U、I为0.2级，P、Q为0.5级，有功电能为0.5级，无功电能为2级
    显示 LCD或LED显示
    输入测量 网络 三相三线、三相四线
    电压 额定值 AC 100V、AC 400V
    电压 过负荷 持续：1.2倍 瞬时：电压2倍(10秒)
    电压    功耗 <1VA（每相）
    电压    阻抗 >300kΩ
    电流 额定值 AC 1A、5A
    电流 过负荷 持续：1.2倍 瞬时：电流10倍(5秒)
    电流    功耗 <0.4VA（每相）
    电流    阻抗 <20kΩ
    频率 50/60Hz±10%
    电能 有功、无功电能计算
    电源 工作范围 AC、DC80V-270V
    功耗 <5VA
    输出 模拟量 2路或4路变送输出：4-20mA-20mA
    数字量 RS-485接口，MODBUS-RTU协议
    脉冲输出 2路电能脉冲输出，光耦继电器
    开关量输入 4路开关量输入，干节点方式（具体参阅规格型号说明）
    工作条件 环境温度：-10~55℃，相对湿度≤93%，无腐蚀气体场所，海拔高度≤2500m
    隔离耐压 输入和电源>2kV,输入和输出>2kV,电源和输出>1.5kV
    绝缘电阻 ≥100MΩ
