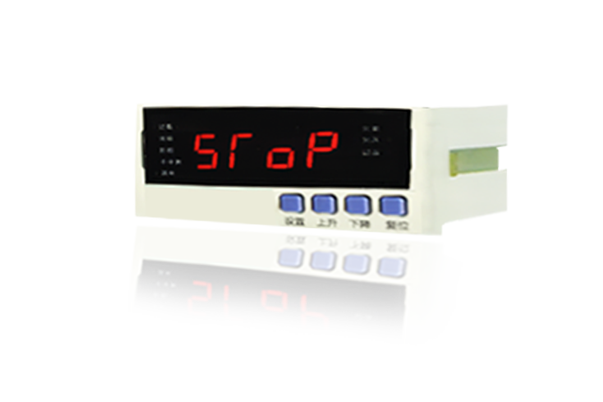

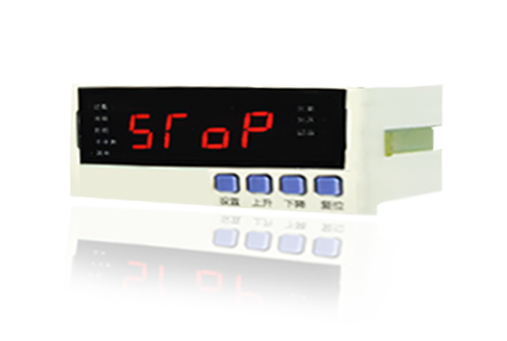

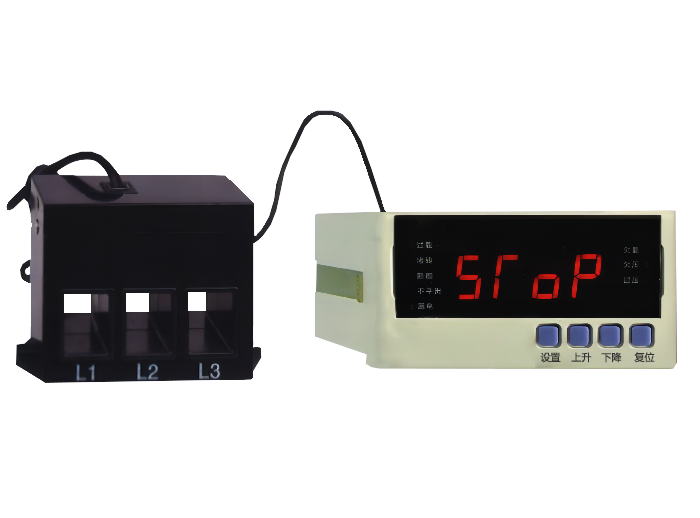

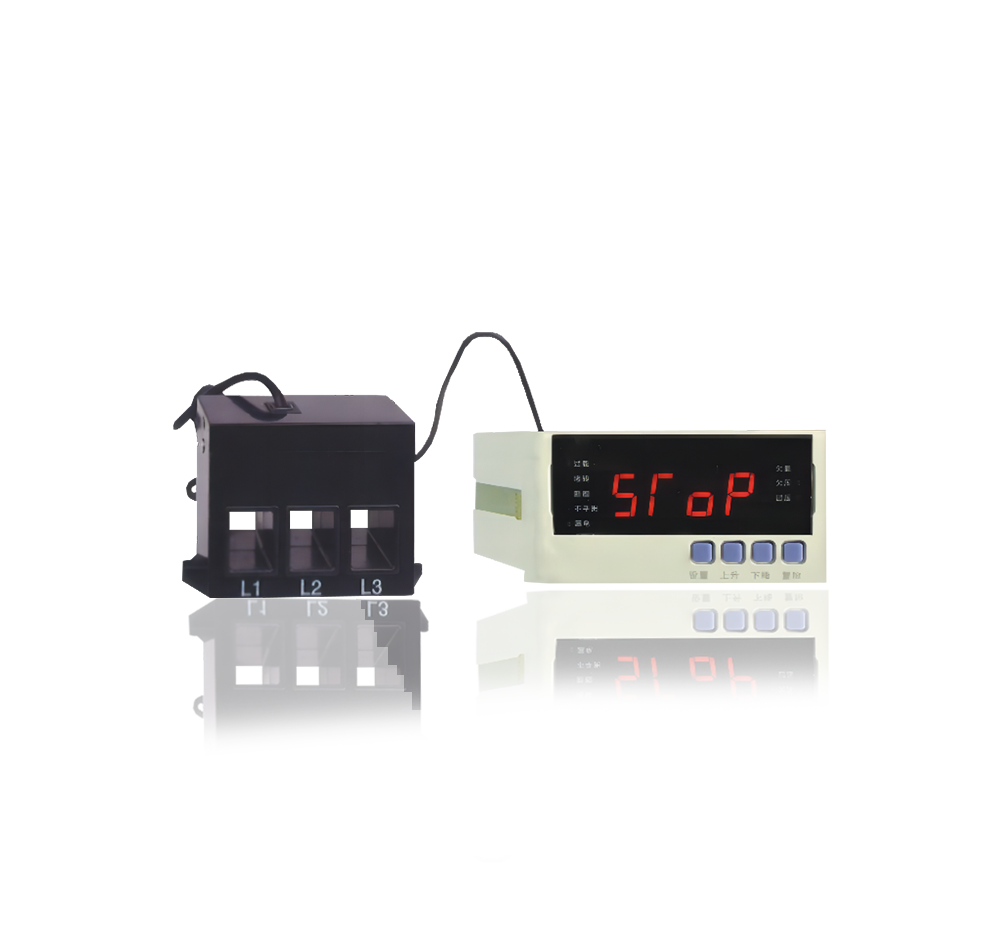

PD319-200系列

电动机保护器(LCD型)

智能型微机监控电机保护器适用于AC380V、AC660V低压系统，作为低压异步电动机和增安型电动机的保护、监测和控制的新一代智能化综合装置。除了先进的电动机保护、监控功能，提供了设备运行和跳闸的记录以及额定参数等重要信息，并且采用现场总线方式结构，为现代化的设备管理带来很大的便利：广泛用于石油、化工、电力、冶金、煤炭、轻工、纺织等行业。
符合标准：GB3836.3-2000、GB14048.4-2003、IEC255

下载产品样本

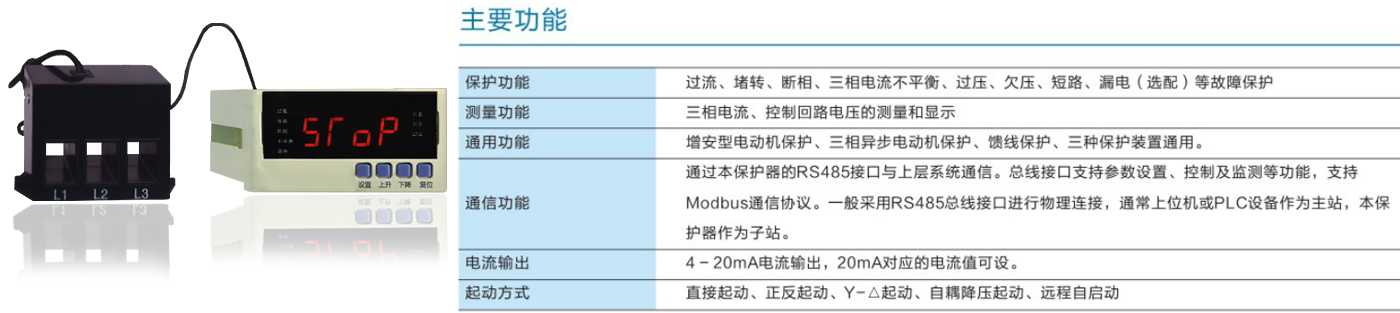

产品功能与特点

产品特点
1.“tE时间保护”符合有关增安型防爆电动机过载保护的国家标准(GB3836.3-2000)。
2.交流采样，测量A、B、C三相电流及控制回路电压。

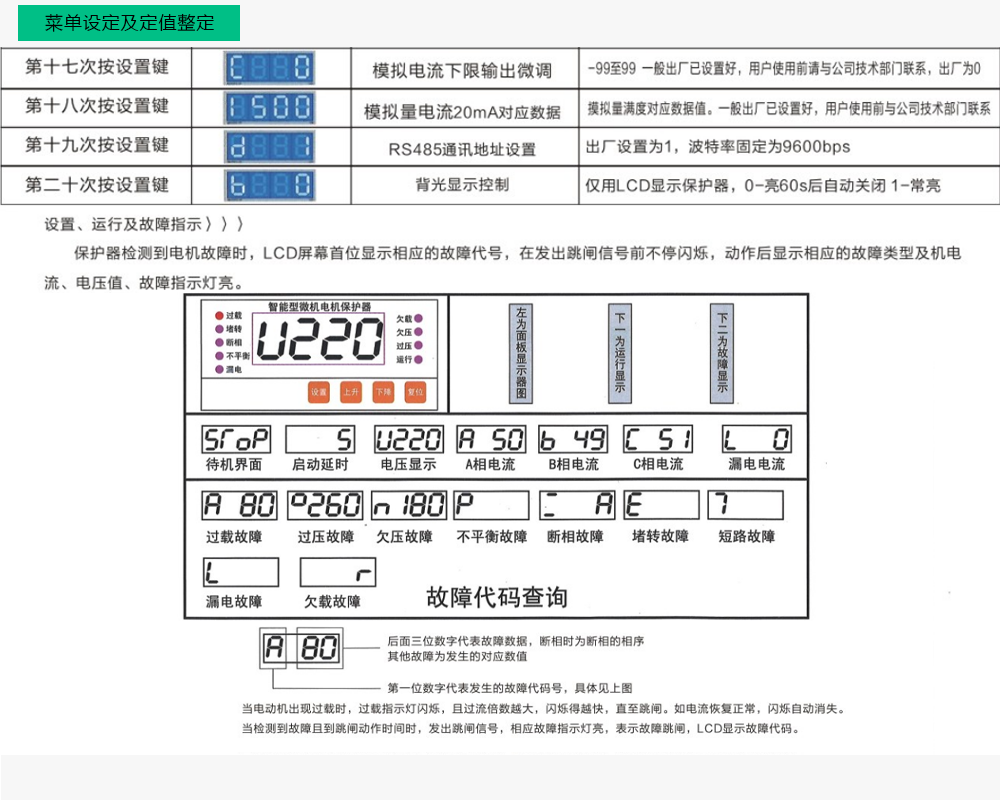

3.现场显示电动机运行状态，保存三次电动机故障跳闸记录。

查看更详细的产品特点说明

PD319-200系列电动机保护器

保护特性

· 过流：工作电流≥设定电流12倍，过流反时限对应1-5序号的5条曲线，动作时间≤255S。
· 断相：任何一相或三相断开时，动作时间≤2.0S。
· 不平衡：当任何两相间的电流值相差≥60%时，动作时间≤2.0S。
· 堵转：当工作电流达到额走电流的3-8倍时，动作时间≤0.5S。
· 短路：当工作电流达到额定电流的10倍以上时，动作时间≤2.0S。
· 过压：当工作电压超过过压设定值时，动作时间≤5.0S。
· 欠压：当工作电压低于欠压设定值时，动作时间≤10S。
· 漏电：漏电电流大干漏电电流设定值50-500时，动作时间≤2.0S,须独立动作J2常开时，需订购时注明。
· 欠流：当工作电流低于欠流设定值时，动作时间≤10S。
注：需漏电保护功能，设计选型或订货时在型号后加“L”；需自启动功能，设计选型或订货时在型号后加“z”,
需通讯启动电机功能，设计选型或订货时在型号后加“C”。（以上三项为可选功能）。

PD319-200系列电动机保护器

工作条件

· 三相穿孔适应回路：AC380V、AC660V。

· 工作电源电压：AC220V、AC380。

· 环境温度：-10℃-+55℃，相对湿度：≤90%。

· 海拔高度不超过2500米。

· 大气条件：没有会引起爆炸危险的介质，也没有会腐蚀金属和破坏绝缘性能及导电尘埃。

· 安装在无强烈冲击振动和雨雪侵袭的地方。

· 安装在无强磁干扰的地方，避免与软启动器和变频器一起安装，尽量拉长安装距离。
